Flipper Zero

Co je Flipper Zero

Flipper Zero je přenosné multifunkční zařízení v těle připomínajícím hračku určené pro pentestery a geeky. Flipper Zero miluje hackování digitálních věcí, jako jsou rádiové protokoly, systémy řízení přístupu, hardware a další. Je plně open-source a přizpůsobitelný, takže jej můžete rozšířit, jak se vám zlíbí.

Váš kybernetický kamarád

Myšlenkou Flipper Zero je spojit všechny hardwarové nástroje, které byste potřebovali pro zkoumání a vývoj na cestách. Flipper byl inspirován projektem pwnagotchi, ale na rozdíl od jiných DIY desek je Flipper navržen s ohledem na pohodlí každodenního používání - má robustní pouzdro, praktická tlačítka a tvar, takže na něm nejsou špinavé plošné spoje ani poškrábané piny. Flipper promění vaše projekty ve hru a připomene vám, že vývoj by měl být vždy zábavný.

Flipper Zero je zcela autonomní a lze jej ovládat pomocí pětipolohového směrového tlačítka bez dalších zařízení, jako jsou počítače nebo chytré telefony. Běžné skripty a funkce jsou k dispozici v nabídce.

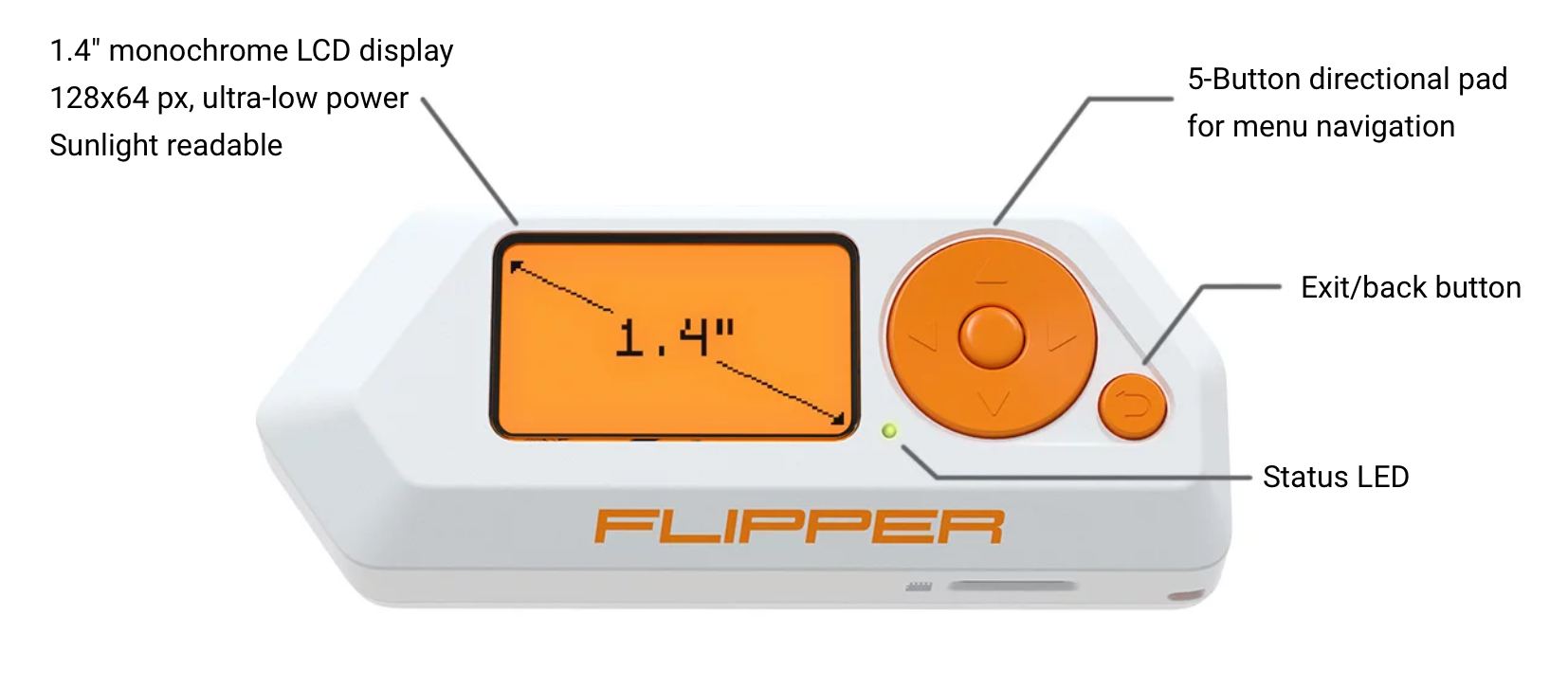

Chcete-li získat více možností ovládání, můžete se k přístroji Flipper připojit přes USB. Místo TFT/IPS/OLED je zabudován parádní oldschoolový LCD displej, který je perfektně viditelný na slunečním světle a má ultra nízkou spotřebu 400 nA při vypnutém podsvícení.

Vysílač s frekvencí pod 1 GHz

Rozsah sub-1 GHz

Jedná se o provozní rozsah pro širokou třídu bezdrátových zařízení a systémů kontroly přístupu, jako jsou dálkové ovladače garážových vrat, závory, senzory internetu věcí a dálkové bezklíčové systémy.

Flipper má integrovanou 433MHz anténu a čip CC1101, což z něj činí výkonný transceiver s dosahem až 50 metrů.

Přizpůsobitelná rádiová platforma

CC1101 je univerzální vysílač určený pro bezdrátové aplikace s velmi nízkou spotřebou energie. Podporuje různé typy digitálních modulací, jako jsou 2-FSK, 4-FSK, GFSK a MSK, a také OOK a flexibilní tvarování ASK. Ve svých aplikacích můžete provádět jakoukoli digitální komunikaci, například připojení k zařízením IoT a systémům kontroly přístupu.
A ještě jedna věc - Flipper používá frekvenci 433 MHz pro komunikaci s ostatními Flippery venku, takže si můžete najít nějaké kybernetické delfíny :)

125kHz RFID

Nízkofrekvenční bezkontaktní karty

Tento typ karet se hojně používá ve starých systémech kontroly přístupu po celém světě. Jedná se o poměrně hloupou technologii, ukládá pouze N-bajtové ID a nemá žádný ověřovací mechanismus, takže ji může kdokoli přečíst, naklonovat a napodobit. Na spodní straně Flipperu je umístěna anténa 125 kHz - dokáže číst karty EM-4100 a HID Prox, ukládat je do paměti a později emulovat.
Karty lze emulovat také ručním zadáním jejich ID. Majitelé zařízení Flipper si navíc mohou ID karet vyměňovat na dálku.

NFC

Vysokofrekvenční bezkontaktní karty

Flipper Zero má zabudovaný modul NFC (13,56 MHz). Spolu se 125kHz modulem mění Flipper v dokonalé zařízení RFID pracující v nízkofrekvenčním (LF) i vysokofrekvenčním (HF) rozsahu. Modul NFC podporuje všechny hlavní standardy.
Funguje v podstatě stejně jako modul 125 kHz a umožňuje interakci se zařízeními podporujícími NFC - čtení, zápis a emulaci HF tagů.

Bluetooth

Připojení k aplikacím
Flipper Zero má zabudovaný modul Bluetooth Low Energy. Stejně jako u ostatních bezdrátových funkcí Flipperu výrobce bude poskytovat knihovnu s otevřeným zdrojovým kódem pro přidání podpory Flipperu do komunitních aplikací.
Plná podpora BLE umožňuje, aby Flipper Zero fungoval jako hostitelské i periferní zařízení, což vám umožní připojit Flipper k zařízením třetích stran a chytrému telefonu současně.
Mobilní vývojáři výrobce navrhují oficiální aplikace pro systémy iOS a Android, které vám umožní využít potenciál zařízení Flipper s větší obrazovkou a lepším ovládáním.

Infračervený vysílač

Infračervený vysílač může přenášet signály pro ovládání elektroniky, jako jsou televizory, klimatizace, stereo systémy a další. Flipper má vestavěnou knihovnu běžných příkazových sekvencí prodejce televizorů pro ovládání napájení a hlasitosti. Tato knihovna je neustále aktualizována uživateli komunity Flipper, kteří do databáze infračervených ovladačů Flipper nahrávají nové signály.

Funkce infračerveného učení

Flipper Zero má také infračervený přijímač, který dokáže přijímat signály a ukládat je do knihovny, takže si můžete uložit jakýkoli ze svých stávajících dálkových ovladačů, abyste mohli později vysílat příkazy, a nahrát je do veřejné databáze infračervených dálkových ovladačů a sdílet je s ostatními uživateli Flipperu.

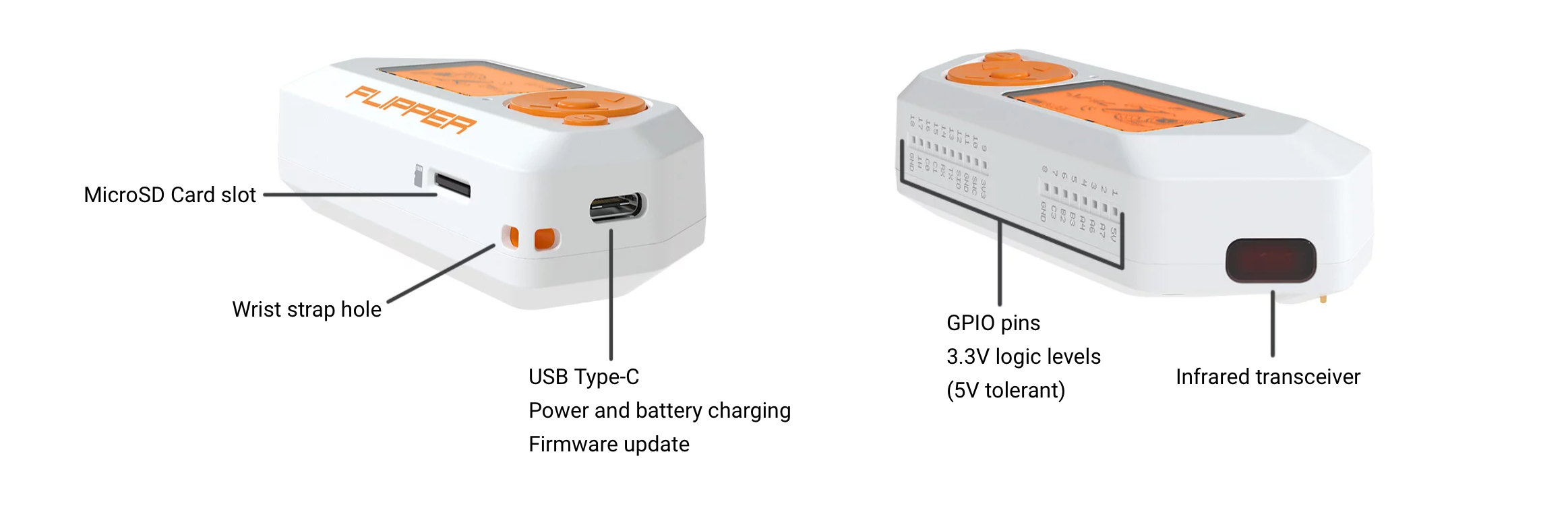

MicroSD Karta

Externí úložiště pro aplikace a data

Aplikace Flipper musí ukládat velké množství dat: kódy dálkových ovladačů, databáze signálů, slovníky, obrazové prostředky, protokoly a další. Všechna tato data lze uložit na SD kartu, stejně jako uživatelské zásuvné moduly.
Slot SD bude mít konektor typu push-push, takže karta bude uvnitř spolehlivě zajištěna a nebude vyčnívat. Flipper Zero bude podporovat jakoukoli kartu microSD naformátovanou na FAT32 pro ukládání vašich aktiv, takže se nikdy nebudete muset obávat, že by paměť došla. Karta není pro fungování Flipper Zero nutná a není součástí balení.

Nástroj pro průzkum hardwaru

Flipper Zero je univerzální nástroj pro průzkum hardwaru, flashování firmwaru, ladění a fuzzing. Lze jej připojit k libovolnému kusu hardwaru pomocí GPIO a ovládat jej tlačítky, spouštět vlastní kód a vypisovat ladicí zprávy na LCD displej. Lze jej také použít jako běžný adaptér USB na UART/SPI/I2C/atd.

Zcela autonomní

Vestavěné napájecí piny 5 V a 3,3 V. Ovládání pomocí vestavěných tlačítek a displeje, není nutný počítač.

Převodník SPI/UART/I2C na USB

Komunikujte s libovolným hardwarem z vaší desktopové aplikace.

Nástroj pro flashování firmwaru

Flashujte jakýkoli druh paměti SPI, například EEPROM.

Nástroj Fuzzing

Testujte libovolné protokoly a signály.

iButton

1-Wire keys (Touch Memory)

Flipper Zero má vestavěný konektor 1-Wire pro čtení kontaktních kláves iButton (také známý jako DS1990A, Touch Memory nebo Dallas key). Tato stará technologie se stále hojně používá po celém světě. Používá protokol 1-Wire, který nemá žádné ověřování. Flipper dokáže tyto klíče snadno číst, ukládat ID do paměti, zapisovat ID do prázdných klíčů a emulovat samotný klíč.

Flipper Zero má unikátní konstrukci kontaktní podložky na rohu - její tvar funguje jako čtečka a zároveň jako sonda pro připojení k zásuvkám iButton. Tento režim je také vhodný pro tiché zachycení datové linky 1-Wire.

Technická specifikace

MCU (jednotka mikrokontroléru)

Model: STM32WB55RG

ARM Cortex-M4 32-bit 64 MHz (aplikační procesor)

ARM Cortex-M0+ 32 MHz (síťový procesor)

Flash: 1024 KB

SRAM: 256 KB

Displej

LCD monochromatický

128x64 px

Řídicí jednotka: ST7565R

Rozhraní: SPI

Velikost úhlopříčky: 1,4"

Baterie

LiPo 2000 mAh

Přibližně 7 dní

Modul s frekvencí pod 1 GHz

Čip: TI CC1101

Výkon TX: max. 0 dBm

Frekvenční pásma (v závislosti na regionu):

● 315 MHz

● 433 MHz

● 868 MHz

● 915 MHz

NFC

Frekvence: 13,56 MHz

Podporované karty:

● ISO-14443A/B

● Jedna známá značka

● FeliCa™

● Protokoly fóra NFC

RFID 125 kHz

Frekvence: 125 kHz

Modulace: AM, PSK, FSK

Podporované karty:

● EM400x, EM410x, EM420x

● HIDProx, Indala

GPIO

3.3 Úroveň CMOS

Vstup 5V tolerantní

Až 20 mA na digitální pin

Bluetooth LE 5.0

Výkon TX: max. 0 dBm

Citlivost RX: -96 dBm

Rychlost přenosu dat: 2 Mb/s

MicroSD

Až 64 GB MicroSDHC

Rychlost čtení/zápisu: až 5 Mbit/s

Bzučák

Frekvence: 100-2500 Hz

Zvukový výstup: 2,5 Hz 87 dB

Typ: Mince

Vibrační motor

Hodnota síly: 30 N

Rychlost: 13500 otáček za minutu

Infračervený

Rozsah TX/RX: 800-950 nm

Výkon TX: 300 mW

iButton 1-Wire

Provozní režimy: Čtečka/zápis/emulátor

Podporované protokoly:

● Dallas DS1990A

● CYFRAL

Řízení

Pětitlačítkový joystick

Tlačítko zpět

Restartování - tlačítka Zpět + levé tlačítko po dobu 2 sekund

USB

1x port USB 2.0, typ C

Zařízení USB

Nabíjení

Fyzická stránka

Velikost: 100 x 40 x 25 mm

Hmotnost: 102 gramů

Materiály těla: PC, ABS, PMMA

Provozní teplota: 0 ~ 40 °C
